Sistema corredero Panorama HS 76
Panorama HS 76 es el sistema elevador-corredero que une salón y terraza en una sola superficie acristalada: hojas de 3 metros de ancho y hasta 300 kg (400 kg con carros adicionales), un umbral bajo de aluminio de 20 mm y un marco de 175 mm con 8 cámaras.
En un mecanismo elevador-corredero (Hebeschiebe), al girar la manilla la hoja se eleva unos milímetros sobre sus juntas para deslizarse con una sola mano; al cerrarse vuelve a asentarse para sellar. Panorama HS 76 combina este mecanismo con un marco de 175 mm y 8 cámaras y una hoja de 76 mm; doble/triple acristalamiento y junquillos de panel de hasta 39 mm, con perfil de clase A. Diseñado para huecos amplios de terraza en configuraciones de 2, 3 y 4 hojas.
Aislamiento y herrajes
Aislamiento
Un marco de 175 mm con 8 cámaras, juntas EPDM/TPE específicas y piezas de sellado proporcionan un aislamiento térmico, al aire, al agua y al polvo superior al de los sistemas comparables; la gran cámara de refuerzo de acero de la hoja resiste las cargas de viento.
Herrajes
3 m de ancho y hoja de 300 kg; 400 kg con carros adicionales. Manilla elevadora-corredera y herrajes a juego con el color del perfil: negro mate, blanco, titanio y plata.

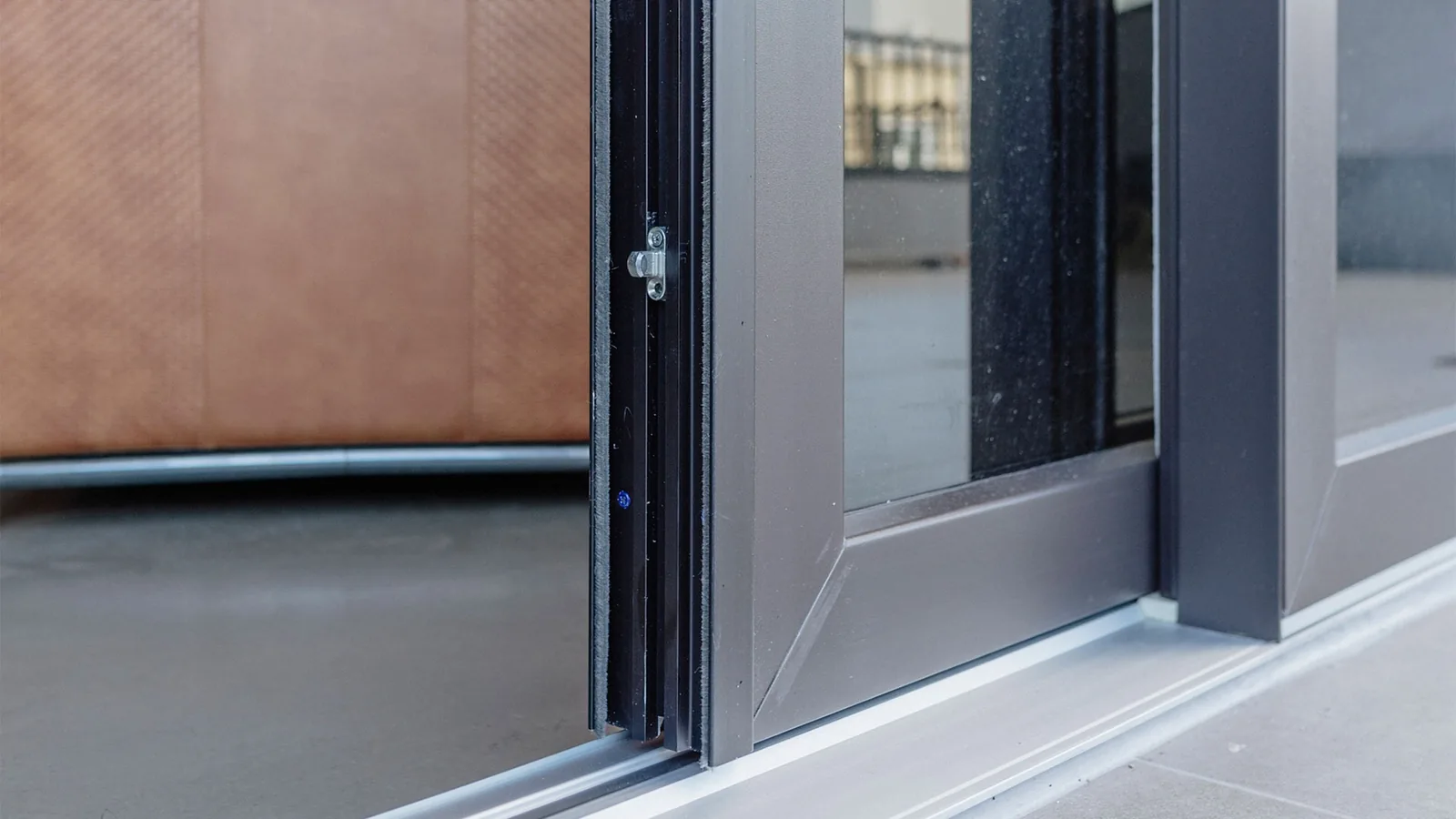

Diseño
El perfil de umbral de aluminio de 20 mm cumple los requisitos de umbral bajo; unos amplios huecos acristalados crean un aspecto panorámico. Aplicaciones de 2, 3 y 4 hojas.
Vídeo del producto
Características técnicas
| Característica | Valor |
| Ancho del perfil | Marco de 175 mm / Hoja de 76 mm |
| Número de cámaras | Marco 8 / Hoja 4 |
| Clase | Clase A (TS EN 12608-1 + A1) |
| Junta | TPE gris / negro |
| Número de juntas | 2 (interior-exterior) |
| Junquillo | Una garra, junta PCE |
| Espesor de acristalamiento | 4, 10, 20, 24, 26, 30, 36, 39 mm |
| Umbral | Umbral bajo de aluminio de 20 mm |
| Hoja | 3 m de ancho y 300 kg (400 kg con carros adicionales) |
Opciones de color
Blanco y 13 colores laminados; las caras interior y exterior pueden ser distintas. Los colores en pantalla pueden variar respecto al acabado real; las muestras originales se enseñan durante la medición.
Colores de herrajes
Preguntas frecuentes
¿El sistema elevador-corredero es eléctrico?
No, es un mecanismo manual; al girar la manilla hacia arriba la hoja se eleva para deslizarse con facilidad. Para hojas pesadas puede estudiarse una motorización bajo pedido.
¿El umbral bajo deja entrar agua?
El perfil de umbral de aluminio de 20 mm cuenta con canales de drenaje; la pendiente del suelo de la terraza y el desagüe se planifican en la visita del distribuidor. En fachadas con lluvias intensas puede recomendarse un umbral estándar.
